Fresadora y mandrinadora CNC de alta resistencia TPK611C
Fresadora y mandrinadora CNC de alta resistencia TPK611C
Tamaño de la tabla: 1320*1010 mm
Par máximo admisible en el husillo: 1100 N.m
1 Año de garantía de maquinaria
Disponibilidad: en stock
La entrega a la Federación rusa y los países de la CEI
Trabajamos para usted 24/7
Más información sobre la máquina:
Esta serie de enrutadores CNC de perforación horizontal adopta una disposición de una sola columna con una disposición de caja lateral, la mesa de trabajo tiene un posicionamiento de cuatro puntos y una estructura de rotación manual (opcionalmente, puede elegir una mesa giratoria de disco CNC de 360 ° × 1 ° o 5 ° con indexación).
Los ejes X, Y, Z están controlados por un sistema CNC, que puede realizar una comunicación de tres ejes. La alimentación del eje de mandrinado está controlada por un servomotor, que permite la expansión y contracción automática del eje de mandrinado.
En los ejes X, Y, Z, se utilizan guías de deslizamiento rectangulares, fabricadas con tecnología PTFE con el uso de pasta polimérica, que proporciona una buena absorción de impactos y una alta precisión.
La caja del husillo de la máquina utiliza el método de equilibrio de peso. El husillo y la mesa giratoria plana están controlados por un servomotor de CA.

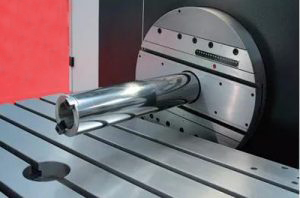

Huso
La caja del husillo de la máquina utiliza el método de equilibrio de peso. El husillo y la mesa giratoria plana están controlados por un servomotor de CA.
El eje XYZ de la mandrinadora horizontal está controlado por el sistema CNC, que puede realizar la conexión de tres ejes. La expansión y contracción del eje de mandrinado, así como la rotación de la mesa giratoria, se controlan mediante servomotores, lo que permite el mecanizado automático.
La caja del husillo de la máquina utiliza el método de equilibrio de peso. El husillo y la mesa giratoria plana están controlados por un servomotor de CA.
Escritorio
HT200-300 hierro fundido de alta resistencia, la dureza de la superficie de trabajo es HB170-240, después de dos tratamientos artificiales (recocido artificial 600 grados-700 grados o envejecimiento natural durante 2-3 años), la precisión del producto es estable, buena resistencia al desgaste. El riel guía está congelado y es altamente resistente al desgaste.

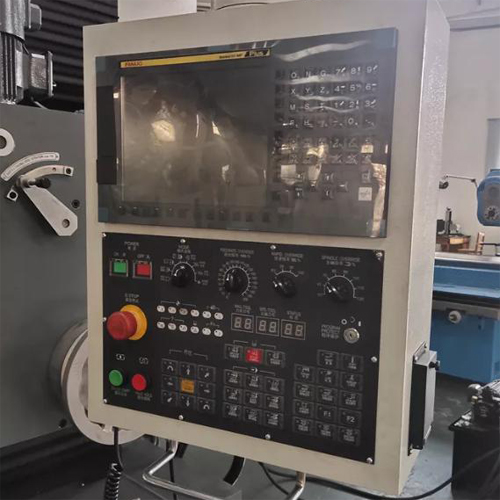

Sistema CNC
Tipo estándar: SistemaЧПУ Fanuc
Opcionalmente, se pueden seleccionar sistemas CNC como Siemens, Mitsubishi, GSK y FAGOR.
El sistema CNC de la serie FANUC 0i-MODEL F Plus se ha lanzado con un diseño actualizado, características básicas mejoradas y un compromiso con la facilidad de uso.
Esta versión está equipada con la última tecnología de control para un acabado fino de superficies y tiempos de ciclo reducidos, así como características personalizables que le permiten crear de forma flexible pantallas adecuadas para máquinas herramienta.
Parámetro técnico :
Características técnicas | modelo | TPK611C |
Carga máxima de escritorio | 2500 kg |
Tamaño de la tabla | 1320*1010 mm |
Par máximo admisible en el husillo | 1100 N.m |
Par máximo admisible en el portaherramientas de vaso | 1100 N.m |
Fuerza de avance axial máxima permitida en el husillo | 13000 N |
Paso de velocidad del husillo | Sin paso |
Paso de rotación del cabezal de corte transversal | Sin paso |
Rango de velocidad del husillo | 12-1100 rev/min |
Rango de velocidad del zócalo | 4-130 rev/min |
Alta velocidad de avance del husillo | 3600 mm/min |
Portaherramientas radial de cabezal frontal de alta velocidad de avance | 1180 mm/min |
Diámetro del husillo | 110 mm |
Distancia máxima desde la punta del husillo hasta la superficie de la mesa | 905 mm |
Distancia mínima desde la punta del husillo hasta la superficie de la mesa | 5 mm |
Recorrido vertical del cabezal | 900 mm |
Carrera axial del husillo | 550 mm |
Carrera radial del portaherramientas con casquillo | 160 mm |
Carrera longitudinal de la mesa | 1350 mm |
Trazo transversal de la mesa | 1250 mm |
Diámetro máximo del orificio del husillo | φ240 mm |
Diámetro máximo del portaherramientas con casquillo | φ630 mm |
Diámetro máximo de perforación | φ50 mm |
Cono del husillo | BT50 |
Potencia del motor principal | 11/15 kVt |
Alta velocidad de avance X, Y, Z | 5000 mm/ min |
Precisión de la determinación de las coordenadas | X, Z: 0,04 mm
Y: 0,032 mm |
Precisión de posicionamiento | 0.02/500 mm |
Precisión de posicionamiento repetitivo | 0.014/500 |
Dimensiones (L * A * A) | 5375 × 2995 × 3035 mm |
Peso neto | 12300 kg |
