Rectificadora CNC de 5 ejes — TG560 y TG580
Rectificadora CNC de 5 ejes — TG560 y TG580
Diámetro de la pieza a procesar: 200 mm
Longitud máxima de la pieza a mecanizar: 170 - 200 mm
1 Año de garantía de maquinaria
Disponibilidad: en stock
La entrega a la Federación rusa y los países de la CEI
Trabajamos para usted 24/7
Descripción:
TG580 — Una máquina CNC de cinco ejes y cinco enlaces recientemente desarrollada por Ants Machine, que tiene un excelente rendimiento de afilado de herramientas. Es adecuado para la producción o rectificado de herramientas de fresado, taladrado, conformado, etc.
La máquina tiene una apariencia hermosa y una interfaz hombre-máquina fácil de usar, y su estructura adopta componentes de mármol natural, lo que garantiza la estabilidad durante la operación.
Funciones:
1. La máquina está equipada con un cabezal de rectificado de husillo eléctrico de alta precisión (12 kVt) con accionamiento directo y frecuencia variable. La brida de la muela abrasiva se puede equipar con 2-4 muelas abrasivas al mismo tiempo, lo que cumple con los requisitos tecnológicos para rectificar las superficies delantera, posterior y final de la herramienta.
2. El husillo de la pieza de trabajo utiliza un accionamiento directo DD y el rodamiento del husillo de precisión NSK se utiliza como rodamiento. Está equipado con colectores de precisión suizos SCHAUBLIN W25 equipados con un dispositivo de sujeción neumático.
3. La máquina está equipada con un sistema de control SYNTEC, servo japonés YASKAWA, sensor de precisión RENISHAW LPDD, guía de rodadura lineal de precisión HIWIN, husillo de bolas, codificador alemán HEIDENHAN, lo que garantiza un rendimiento y una precisión superiores de la herramienta. Para garantizar aún más la precisión dimensional, el eje giratorio de la máquina está equipado con un accionamiento directo DD doble con un bucle de control completamente cerrado.
4. La máquina está equipada con un bastidor completamente cerrado (puertas correderas delanteras, puertas de servicio izquierdas, derechas y traseras), volante electrónico manual, botón especial de arranque y parada, interruptor de pie, sistema de enfriamiento automático y filtro, dispositivos automáticos de lubricación y absorción de niebla, zumbador de alarma, panel eléctrico, aire acondicionado para enfriamiento. La operación y el mantenimiento son simples y convenientes.
5. Piezas de mecanizado de precisión
Descentramiento redondo de la pieza de rectificado≤0,005 mm
Rugosidad de la superficie de la pieza de trabajo≤ Ra0,2.

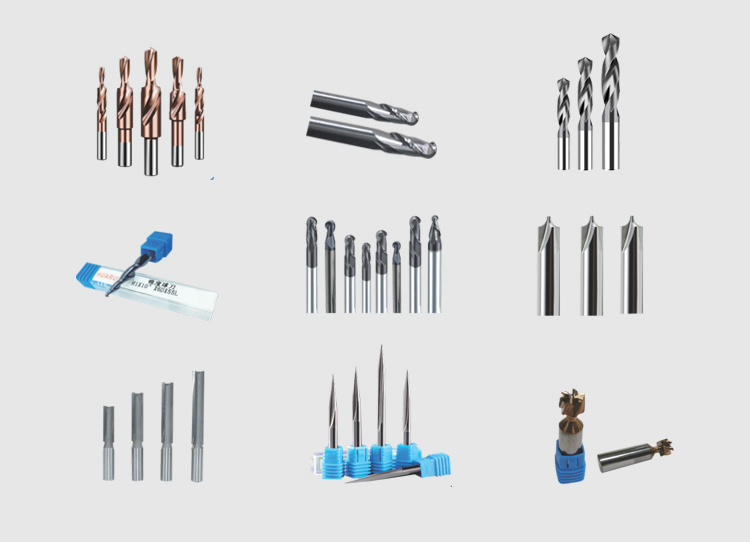

Muestras:
Parámetros técnicos :
Características |Modelo | TG560 | TG580 |
Sistema CNC | SYNTEC 210MA-5E | SYNTEC 210MA-5E |
Software | ANTISHI | ANTISHI |
Diámetro de las piezas a mecanizar | 200 mm | 200 mm |
Longitud máxima de la pieza a mecanizar | 170 mm | 200 mm |
Profundidad máxima de ranura de la pieza a procesar | 20 mm | 20 mm |
Peso máximo de la pieza de trabajo | 10 kg | 20 kg |
Potencia máxima del cabezal de molienda (Husillo eléctrico) | 11 kvt | 18 kvt |
Muelas abrasivas (CBN/diamante) | Φ50~Φ200 mm | Φ50~Φ200 mm |
Velocidad del husillo del cabezal de rectificado (control de frecuencia) | 1000-8000 rev./min | 1000-8000 rev./min |
Carrera vertical del cabezal de molienda (ejeZ) | 360(-100-220) mm | 350(-100-250) mm |
Carrera axial X/Y/Z | X:460 / Y:400/ Z: 360 | X:520 / Y:540 / Z:350 |
Velocidad de avance rápida en ejes lineales | 15m /min | 10m /min |
Velocidad del husillo de la pieza de trabajo (eje A) | 500 rev./min | 200 rev./min |
Ángulo de rotación del eje A | ∞ | 360° |
Cono del orificio del husillo en el eje A | ISO50 | ISO50 |
Gama de pinzas neumáticas | 3~20 mm | 3~20 mm |
Rango de sujeción de los colectores SCHUNK | 3~32 mm | 3~32 mm |
Velocidad máxima del cabezal de rectificado (eje C) | 30 rev./min | 75 rev./min |
Ángulo de rotación del eje C | 325°(+230°~-95°) | 320°(-225°~95°) |
Altura del centro del husillo de la pieza de trabajo | 150 mm | 135 mm |
Descentramiento radial del husillo de la pieza de trabajo | ≤0.005 mm | ≤0.005 mm |
Descentramiento radial del husillo del cabezal de rectificado | ≤0.005 mm | ≤0.005 mm |
Rango de ajuste de la fuerza de sujeción del cilindro de aire | 500-580 kg | 440-480 kg |
Resolución de eje lineal | 0.001 mm | 0.001 mm |
Resolución en el eje de rotación | 0.00l° | 0.001° |
Potencia del motor refrigerante | 3P | 3P |
Volumen de refrigerante | 200 l | 200 l |
Nutrición | AC 380V 50HZ 3Fases | AC 380V 50HZ 3 Fases |
Potencia total | 15 kvt | 20 kvt |
Dimensiones | 1700×1520×2100 mm | 2200×1600×2400 mm |
Peso | 4T | 5T |
