C818 Rectificadora CNC de 5 ejes y 5 líneas para el procesamiento de herramientas
C818 Rectificadora CNC de 5 ejes y 5 líneas para el procesamiento de herramientas
Diámetro de la pieza a procesar: 12 mm
Longitud máxima de la pieza a mecanizar: 180 mm
1 Año de garantía de maquinaria
Disponibilidad: en stock
La entrega a la Federación rusa y los países de la CEI
Trabajamos para usted 24/7

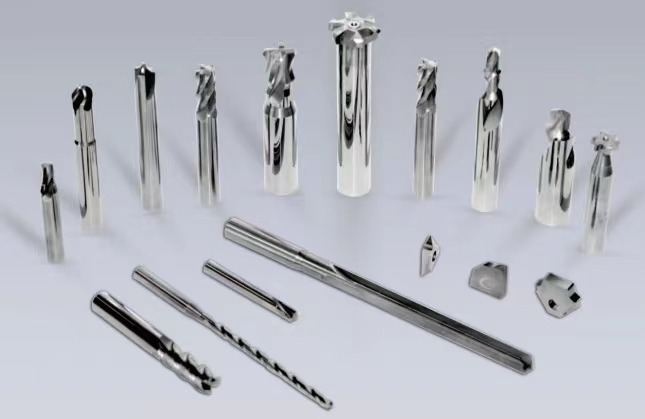

La rectificadora de herramientas CNC C818 de 5 ejes y 5 líneas se utiliza en la industria aeroespacial, ferroviaria de alta velocidad, automotriz, médica, informática, rectificadora de herramientas de precisión y otros campos.
Funciones:
1. La rectificadora CNC de 5 ejes y 5 líneas C818 adopta un lecho de fundición mineral integral, un servomotor de guía de tornillo importado de Japón (tipo de rodillo de alta resistencia), un eje giratorio A, B con un motor DD de alto par.
2. Motor de husillo de par constante de imanes permanentes, estructura de cabezal de rectificado doble, el eje B se puede girar 360 grados, adecuado para una variedad de industrias de procesamiento de herramientas no estándar.
3. La máquina CNC de cinco ejes y cinco líneas para el rectificado de herramientas especiales se basa en el concepto y el diseño de la rectificadora alemana de cinco ejes.
4. La experiencia del personal en la operación real, así como en la producción de herramientas, se aplica y se utiliza para mejorar la máquina.
5. Se encarna en la practicidad, la economía, la operación, el mantenimiento, la estabilidad y la alta eficiencia.
Parámetros técnicos :
| Características técnicas | Unid. | C818(MINI) | C818(POWER) | C818(VISION) |
| Controlador de carrera de servomotor japonés (Ejes X/Y/Z) | mm | 650/350/270 | 700/450/300 | 800/550/320 |
| Resolución del sistema CNC (Ejes X/Y/Z) | mm | 0.0001 | 0.0001 | 0.0001 |
| Programación mínima del volante de inercia y resolución de alimentación (Ejes X/Y/Z) | mm | 0.0001 | 0.0001 | 0.0001 |
| Tornillo THK (eje X/Y/Z) | – | BN-FN32-C3 | BN-FN32-C3 | BN-FN32-C3 |
| Precisión de posicionamiento reproducible (EjesX/Y/Z) | mm | 0.003 | 0.003 | 0.003 |
| Guías (EjesX/Y/Z) | mm | MR35-G1/MR35-G1 | SRG45-P/SRG35-P/SRG35-P | MR45-G1/BM35-G1/BM35-G1 |
| Eje de rotación de la pieza de trabajo (eje A/B) | – | Eje giratorio | Eje giratorio | Eje giratorio |
| ServoDD (ejeA/B) | – | Transmisión directa | Transmisión directa | Transmisión directa |
| Codificador rotativo (ejeA/B) | – | RENISHAW UK | RENISHAW UK | RENISHAW UK |
| Precisión de indexación (ejeA/B) | – | 2arc sec（0.0005degree) | 2arc sec（0.0005degree) | 2arc sec（0.0005degree) |
| Velocidad nominal (ejeA/B) | rev/m | 300/100 | 300/100 | 300/100 |
| Velocidad máxima (ejeA/B) | rev/m | 400/150 | 400/150 | 400/150 |
| Resolución CNC (ejes A/B) | gr. | 0.0001 | 0.0001 | 0.0001 |
| Rotación de 360 grados, indexación del cuerpo de la cabeza (ejeA/B) | – | Se pueden instalar pinzas Shobelin W25 y vástagos BT50 | Se pueden instalar pinzas Shobelin W25 y vástagos BT50 | Se pueden instalar pinzas Shobelin W25 y vástagos BT50 |
| Largarse (ejes X/Y/Z) | m/min | 7.5 | 7.5 | 7.5 |
| Diámetro mínimo de la pieza sujeta | mm | 3 | 3 | 3 |
| Diámetro máximo de la pieza sujeta | mm | 20 | 20 | 20 |
| Longitud máxima de la pieza sujeta | mm | 200 | 200 | 200 |
| Diámetro mínimo de la pieza a rectificar | mm | 1 | 1 | 1 |
| Diámetro máximo de la pieza a rectificar | mm | 12 | 12 | 12 |
| Longitud máxima de molienda | mm | ≤120 | ≤180 | ≤180 |
| Peso máximo de la pieza de trabajo | kg | 5 | 5 | 5 |
| Resolución lineal | mm | 0.0001 | 0.0001 | 0.0001 |
| Repetibilidad lineal | mm | 0.003 | 0.003 | 0.003 |
| Resolución de rotación | mm | 0.0001 | 0.0001 | 0.0001 |
| Precisión de posicionamiento de re-rotación | gr. | 0.001 | 0.001 | 0.001 |
| Potencia del husillo (motor de frecuencia variable de imanes permanentes) | kVt | 12-15kvt | 22kvt | 30kvt |
| Diámetro de la muela abrasiva | mm | 75-150 | 75-150 | 75-150 |
| Velocidad del husillo de la muela abrasiva | rev/min | 4000-8000 | 4000-8000 | 4000-8000 |
| Ajuste continuo | – | Inversor | Inversor | Inversor |
| Peso de la máquina | kg | 4000 | 5000 | 6500 |
| Potencia total | kvt | ≤22.5 kvt | ≤30 kvt | ≤45 kvt |
| Como opción, puede optar por actualizar el motor lineal a la serie C828. | ||||
