Caso práctico de mecanizado de la nueva rectificadora de herramientas CNC de 5 ejes TG528

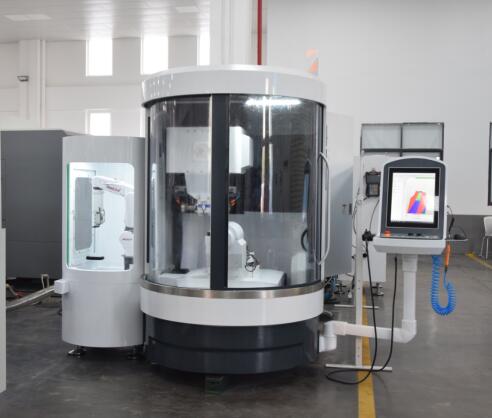

Tras un periodo de investigación y desarrollo, nuestra empresa ha lanzado una rectificadora de herramientas CNC completamente nueva, la TG528, basada en la TG680 original. En comparación con la TG680, esta rectificadora ofrece un rango de procesamiento más amplio, capaz de procesar barras de 0,5 a 12 mm y piezas de trabajo en forma de disco de hasta 200 mm de diámetro. Además, cuenta con un husillo de alta potencia de 15 kW con una velocidad máxima de 10 000 RPM. Diseñada para satisfacer las exigencias de la producción en masa de alta carga, alta precisión y alta eficiencia, es un equipo indispensable para la fabricación de herramientas al final de la línea de producción.
Recientemente, un fabricante de herramientas al final de la línea de producción en Singapur se puso en contacto con nosotros, solicitando el mecanizado de fresas de cola de milano de carburo de tungsteno. El cliente deseaba producir estas fresas en masa. Tras revisar los planos de las piezas del cliente, nuestros ingenieros profesionales recomendaron los modelos TG528 y TG680, sugiriendo que, si el presupuesto del cliente lo permitía, deberían priorizar el TG528, ya que esta máquina más moderna ofrece un rango de procesamiento más amplio y una mayor eficiencia de procesamiento.
 |
 |
| Dibujo de la pieza del cliente (borroso) | Los ingenieros realizan pruebas de prototipado simuladas en línea. |
A continuación se detallan los parámetros técnicos específicos de esta rectificadora de herramientas TG528 de reciente desarrollo.
| Parámetros | TG528 |
| Sistema CNC | SYNTEC 210MA-5E |
| Interfaz del portaherramientas del eje A | BT50 |
| Diámetro de rectificado de la pieza de trabajo | 0,5 mm-12 mm (tipo de disco < 200 mm ) |
| Longitud de rectificado del engranaje final | < 140 mm |
| Longitud de la cuchilla de amolar | < 180 mm |
| Longitud máxima de la pieza de trabajo | < 220 mm |
| Rango de rotación de los ejes A/B | Eje A: 0 -∞ Eje B: 0 -360° |
| Potencia del eje B | 1,2 kW / 100 rpm / 230 Nm |
| Potencia del husillo | 15 kW (10000 rpm) |
| Potencia del eje A | 0,6 kW / 200 rpm / 120 Nm |
| Potencia X/Y | 1,3 kW / 1500 rpm / 8,34 Nm |
| Potencia del eje Z | 2,9 kW / 1500 rpm / 18,6 Nm |
| Peso máximo de la herramienta | 10 kg |
| Mango de cuchillo | Puede equiparse con portaherramientas hidráulicos W20 y W25, portaherramientas SCHUNK y portaherramientas Schoberland (opcional, según las necesidades del cliente). |
| Precisión de posicionamiento del eje lineal | ± 0,002 mm |
| Repetibilidad del eje lineal | ± 0,00 1 mm |
| Repetibilidad del eje A | 4 segundos de arco |
| Repetibilidad del eje B | 4 segundos de arco |
| Desplazamiento de la mesa en los ejes X, Y y Z. | X: 590 / Y: 320 / Z: 250 |
| Fuente de alimentación | AC380V 50HZ Trifásico |
| Potencia total de las máquinas herramienta | 25 kW |
| Dimensiones de la máquina herramienta | 2080×2150×2400 mm (incluyendo carga y descarga robótica) |
| Dimensiones de la máquina herramienta | 1570×2150×2400 mm (sin incluir la carga y descarga robótica) |
| Peso de la máquina herramienta | 4,5 T |
| Precisión del contorno de la herramienta de mecanizado | ± 0,00 5 mm |
Si también necesita rectificadoras de herramientas CNC, no dude en contactar con Shanghai Antes. Contamos con ingenieros profesionales que le brindarán asistencia técnica especializada.
