¿Cómo lograr un mecanizado de alta precisión de chaveteros en acoplamientos marinos utilizando la máquina de electroerosión por hilo de velocidad media 630GS3?
Recientemente, Shanghai ANTISHICNC recibió una consulta de pedido de un fabricante profesional de equipos marinos del Reino Unido. Especializado en el diseño, fabricación y servicios de soporte de hélices marinas, sistemas de propulsión y propulsores subacuáticos, el cliente busca resolver el desafío del mecanizado de alta precisión de chaveteros en sus acoplamientos con esta compra.
Teniendo en cuenta las condiciones de trabajo y los requisitos de equipo del cliente, recomendamos la máquina de electroerosión por hilo de velocidad media 630GS3 y realizamos una optimización específica de la solución técnica, proporcionando una solución de mecanizado de chaveteros eficiente y fiable para el cliente.
El cliente se especializa en el mecanizado de componentes clave para sistemas de propulsión marina. Los requisitos principales para esta compra son claros y específicos:

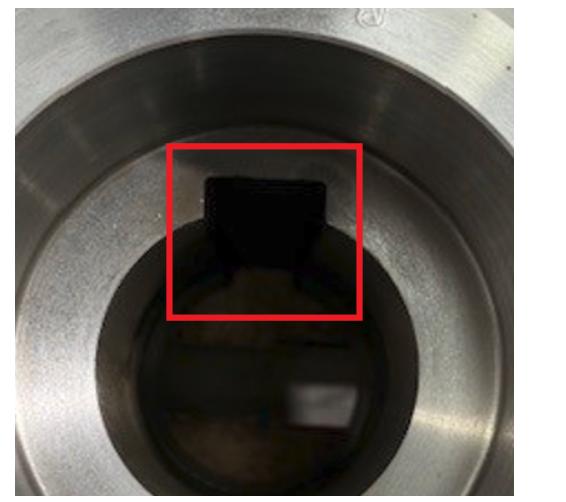

Objeto de mecanizado: Chaveteros ubicados en el orificio central de los acoplamientos
 |
 |
Precisión de mecanizado: Tolerancia dimensional de los chaveteros dentro de 0,05 mm
Espesor de corte: Profundidad de corte de la pieza de hasta 500 mm

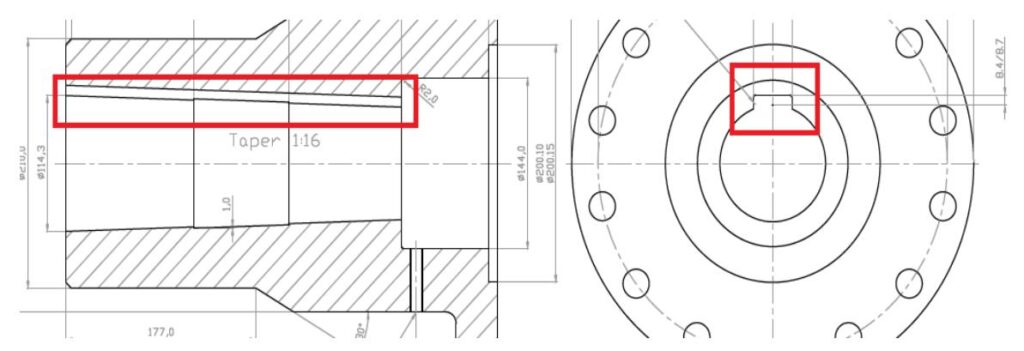

Retos del proceso: El acoplamiento es una pieza de tipo cubo cónico, con chaveteros ubicados dentro del orificio central. Existen requisitos estrictos de precisión de posicionamiento, simetría y coaxialidad durante el mecanizado. Los métodos de mecanizado tradicionales presentan dificultades para equilibrar el corte profundo, la alta precisión y la calidad superficial.

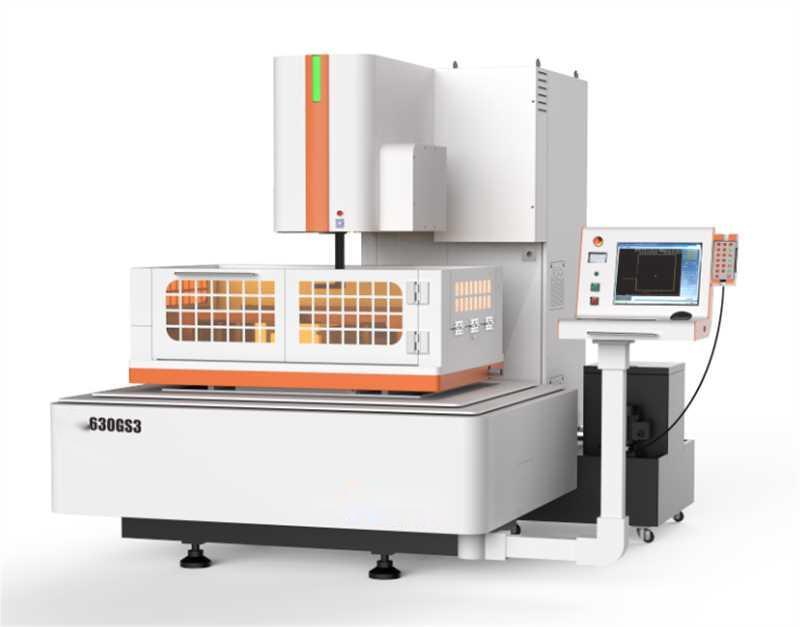

En función de los requisitos anteriores, Antishicnc seleccionó la máquina de electroerosión por hilo de velocidad media 630GS3 como la solución idónea:
El recorrido nativo del eje X de 630 mm y del eje Y de 500 mm de la máquina se ajusta perfectamente al rango de mecanizado del cliente.
El eje Z se puede personalizar con un recorrido de 500 mm, satisfaciendo perfectamente las necesidades de corte profundo del cliente para piezas de 500 mm de espesor.
El sistema de elevación del eje Z se ha actualizado a un control eléctrico mediante pulsadores para facilitar su manejo, permitiendo una rápida adaptación a acoplamientos de diferentes alturas para una configuración y mecanizado más eficientes.
Sistema de indexación del eje C CNC: Equipado con capacidad de indexación CNC de alta precisión para lograr un posicionamiento angular de alta exactitud, adaptándose perfectamente a los requisitos de mecanizado simétrico de las chavetas en los orificios centrales de los acoplamientos y garantizando la coaxialidad entre la chaveta y el eje del orificio central.
Estructura de tensado automático del alambre: Elimina la necesidad de tensar el alambre manualmente con frecuencia, reduciendo el error del operario y garantizando una tensión estable del alambre del electrodo durante ciclos de corte prolongados, mejorando la consistencia de la precisión en aplicaciones de corte profundo.
Software de programación profesional: Equipado con el software de programación AutoCut V10.0 y NCCAD, compatible con funciones de medición de piezas y alineación rotativa. Simplifica la programación y el posicionamiento de las chaveteras en orificios cónicos complejos, lo que reduce significativamente la dificultad de configuración y alineación.
La información de parámetros relevantes de la máquina de electroerosión por hilo de velocidad media 630GS3 es la siguiente:
| Modelo de equipo | — | 630GS3 |
| Dimensiones del bastidor principal (largo×ancho×alto) | mm | 2050×1550×2000 |
| Peso bruto del equipo | kg | 3000 |
| Dimensiones de la mesa de trabajo (ancho×largo) | mm | 880×600 |
| Recorrido del eje X | mm | 630 |
| Recorrido del eje Y | mm | 500 |
| Espesor de corte | mm | 600 |
| Ancho de pulso | µs | 1-250 |
| Relación del intervalo de pulso de salida al ancho de pulso | — | 4—15 |
| Número de tubos de baja tensión | Piezas | 0-15 |
| Número de tubos de alta tensión | Piezas | 0-3 |
| Velocidad de servomotor | Grado | 0-15 |
| Seguimiento de servomotor | Grado | 1-199 |
| Velocidad límite de servomotor | Grado | 1-500 |
| Velocidad de transporte del hilo (nivel) | Grado | 0-3 |
| Número de cortes | Veces | 1-7 |
| Equivalente de accionamiento mecánico mínimo | µm | 1 |
| Resolución de pulso | µm | 0.4 |
| Profundidad máxima de corte / espesor de la pieza | — | ±6°/80 |
| Carga máxima de la mesa de trabajo | kg | 700 |
| Precisión de posicionamiento eje X/Y | mm | ≤0.01 |
| Precisión de reposicionamiento eje X/Y | mm | ≤0.005 |
| Mejor precisión de corte múltiple | mm | ≤0.005 (diámetro: 18 octogonal, altura: 25mm, un corte y dos repasos, material: SKD11 o Cr12, HRC58) |
| Mejor rugosidad superficial | µm | Ra 0.7 (10mm×10mm×25mm, SKD11, Cr12, HRC58) |
| Eficiencia máxima de corte | mm²/min | ≥220 |
| Eficiencia común de corte | mm²/min | ≥150 |
| Corriente máxima de procesamiento | A | ≤10 |
| Voltaje en vacío de la fuente de alimentación de procesamiento | V | 100 |
| Potencia consumida | kW | ≤2.3 |
| Diámetro del electrodo de hilo | mm | φ0.12-φ0.2 |
| Velocidad de transporte del hilo del tambor | — | Voltaje variable y frecuencia variable |
| Modo de tensado del hilo | — | Tensado automático bidireccional |
| Velocidad de transporte del hilo | m/s | 3-12 |
| Precisión de filtración | µm | <5 |
| Modo de filtración | — | Modo de filtración de máquina de corte por hilo de velocidad baja |
| Fluido de trabajo | — | Fluido de corte especial |
| Energía | — | 380V±10% / 50/60Hz / 2kVA |
| Temperatura | — | Temperatura 15-30℃ / humedad 40-80% |
| Presión del aire | kPa | 86-106kPa |
Actualmente, la electroerosión por hilo de velocidad media 630GS3 se encuentra en la fase final de confirmación de detalles con el cliente. Todas las especificaciones, incluidos los parámetros de desplazamiento personalizados, la configuración del control eléctrico y la adaptación del software, han entrado en la fase de aprobación final. Posteriormente, se procederá al proceso de fabricación de precisión según los requisitos del cliente, ofreciendo una solución de mecanizado de chaveteros profesional, altamente adaptada y estable.
