Recientemente, Shanghai ANTS recibió una solicitud de personalización de un torno vertical de dos columnas por parte de un cliente en los Emiratos Árabes Unidos. El cliente se dedica principalmente al mecanizado de piezas rotativas de alta resistencia, específicamente piezas de gran diámetro y alta capacidad de carga. Especificó las siguientes condiciones principales: diámetro de la mesa de 1800 a 2000 mm, diámetro máximo de corte de 2000 a 2200 mm, altura de corte de 1200 a 1400 mm, capacidad de carga máxima de la mesa de 8 toneladas, velocidad máxima de la mesa de 120 r/min; alimentación eléctrica de 380 V, 3,50 Hz. El cliente también consideró equipos de la UE, Taiwán, Japón y China continental, buscando un modelo que equilibrara rendimiento y economía, y solicitó un modelo compatible, una tabla completa de parámetros técnicos y la mejor cotización comercial.

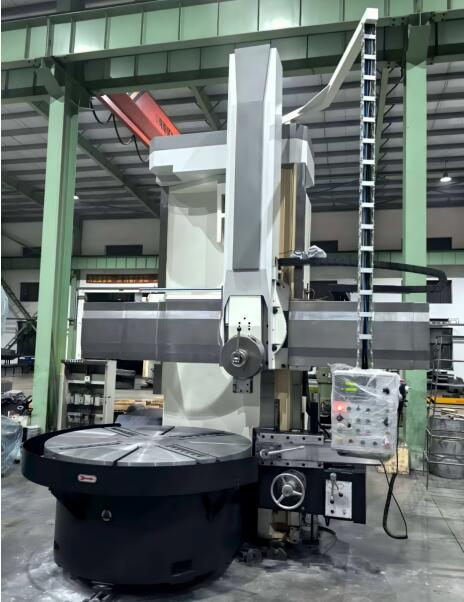

En función de las condiciones de procesamiento y el presupuesto del cliente, seleccionamos un torno vertical de una sola columna como el modelo económico óptimo, que cumple plenamente con todas las especificaciones clave del cliente. Esta máquina cuenta con una mesa de trabajo de 1800 mm de diámetro, un diámetro máximo de corte de 2000 mm para el portaherramientas vertical, una altura máxima de mecanizado de 1250 mm y una carga máxima de 8000 kg, adaptándose perfectamente a las dimensiones y requisitos de carga del cliente. La velocidad de la mesa de trabajo oscila entre 3,2 y 100 rpm, lo que permite realizar torneado de desbaste y acabado de la mayoría de las piezas pesadas. La alimentación eléctrica es compatible con el estándar de red eléctrica industrial de Oriente Medio de 380 V y 50 Hz.

Configuración mecánica principal:

1. Mesa de trabajo: Diámetro de Φ1800 mm, 16 velocidades variables, rango de velocidad de 3,2 a 100 r/min, capacidad de carga máxima de 8000 kg, alto par motor, ideal para el mecanizado rotativo de alta resistencia de piezas fundidas y forjadas;
2. Portaherramientas: Diámetro máximo de corte de Φ2000 mm, fuerza de corte máxima de 25000 N, par torsor máximo de 35000 N·m; 15 niveles de avance, rango de avance de 0,1 a 311 mm/min, avance rápido de 2000 mm/min;
3. Travesaño: Recorrido del travesaño de 900 mm, velocidad de elevación del travesaño de 660 mm/min;
4. Sección transversal del carro: 240 × 180 mm; potencia del motor principal: 37 kW; peso total de la máquina: 17000 kg;
5. Configuración opcional: Portaherramientas lateral (recorrido horizontal de 630 mm, recorrido vertical de 900 mm), utilizado para el mecanizado compuesto de superficies internas y externas de la pieza de trabajo y caras frontales.

Parámetros técnicos detallados de toda la máquina.

Ventajas principales de la solución:

1. Rendimiento óptimo, alta capacidad de carga y mecanizado de alta resistencia: La capacidad de carga de 8 toneladas de la mesa de trabajo y su alto par motor son ideales para el desbaste y acabado de discos y bridas de alta resistencia para clientes en los EAU. El control mecánico de velocidad de 16 velocidades de la mesa de trabajo proporciona un alto par motor a bajas velocidades, equilibrando el mecanizado y el acabado de alta resistencia.
2. Configuración flexible y control de costes: El portaherramientas lateral es una configuración opcional, lo que permite a los clientes elegir si lo añaden según sus necesidades de procesamiento, garantizando una inversión en equipos económica y controlable y evitando costes innecesarios.
3. Adaptabilidad a la red eléctrica: La máquina está diseñada conforme al estándar de 380 V y 350 Hz, adaptándose directamente a las redes eléctricas industriales locales de Oriente Medio sin necesidad de grandes modificaciones en el transformador.
4. Estructura robusta: La estructura rígida del bastidor y la sección deslizante de 240 × 180 mm resisten las fuertes vibraciones de corte, garantizando la estabilidad dimensional de la pieza durante el proceso.

La línea de productos de Shanghai ANTS abarca diversos equipos de corte de metales, incluyendo centros de mecanizado vertical, tornos verticales de una y dos columnas, sierras y máquinas de electroerosión por hilo. Nuestro equipo técnico puede ofrecerle una selección y cotización personalizadas según el tamaño de la pieza, la capacidad de carga, la fuente de alimentación y el presupuesto del cliente. Para más información, contáctenos en contact@antsmachine.com.
