Recientemente recibimos una consulta técnica de un cliente chileno especializado en la fabricación de componentes para equipos de petróleo y gas, concretamente válvulas, conjuntos de cabezal de pozo y herramientas de fondo de pozo. Sus operaciones implican el mecanizado de materiales de alta dureza y difícil mecanización, como los aceros inoxidables 316L y 15-5PH, así como las superaleaciones Inconel 718 e Inconel 625. Durante el proceso de adquisición de tornos CNC de bancada inclinada, el cliente solicitó asesoramiento para elegir entre modelos con guías prismáticas (o de caja) y modelos con guías lineales, buscando la opción que mejor se adaptara a sus condiciones específicas de mecanizado.

Para atender las necesidades del cliente, hemos detallado las diferencias fundamentales basadas en las características estructurales y las aplicaciones típicas de ambos tipos de máquinas, ofreciendo así una guía de selección para los fabricantes de componentes industriales pesados ​​y del sector energético:

I. Principios estructurales

Los sistemas de guías tipo caja (guías deslizantes rectangulares) cuentan con guías fundidas integralmente con la bancada de la máquina; funcionan mediante fricción por deslizamiento, utilizando superficies de fundición endurecida lubricadas con aceite para guías. Los sistemas de guías lineales (guías lineales de bolas) emplean componentes estandarizados adquiridos a terceros que funcionan mediante fricción por rodadura a través de rodamientos de bolas internos. Estas diferencias estructurales fundamentales determinan directamente la rigidez de la máquina, su capacidad de corte y los límites de su rendimiento operativo.

II. Comparación del rendimiento principal y la idoneidad de aplicación

1. Rigidez de corte y resistencia a las vibraciones: Los sistemas de guías tipo caja ofrecen una gran superficie de contacto, alta rigidez y una excelente resistencia a las vibraciones, lo que los hace ideales para operaciones de corte pesado con pasadas profundas. Son especialmente adecuados para el mecanizado de desbaste de superaleaciones, piezas forjadas de acero inoxidable y componentes con grandes sobreespesores de mecanizado. Los sistemas de guías lineales ofrecen una rigidez moderada y son más adecuados para operaciones de corte ligero y acabado; el corte pesado prolongado con gran eliminación de material puede provocar vibraciones (chatter), lo que compromete el acabado superficial de la pieza.

2. Velocidad de movimiento y eficiencia de producción: Los sistemas de guías lineales presentan una baja resistencia a la fricción y mayores velocidades de desplazamiento rápido, lo que los hace aptos para el acabado cíclico y de alta frecuencia de piezas pequeñas. Los sistemas de guías tipo caja tienen una mayor resistencia al deslizamiento y velocidades de desplazamiento rápido limitadas; no priorizan los movimientos rápidos extremos, pero destacan por su estabilidad durante el corte con cargas elevadas.

3. Capacidad de carga y mantenimiento de la precisión: Las máquinas con guías tipo caja (guías rígidas) ofrecen mayores capacidades de carga, lo que las hace adecuadas para la producción en masa a largo plazo de piezas grandes y pesadas; presentan una degradación lenta de la precisión bajo condiciones de mecanizado pesado sostenido. Si bien las máquinas con guías lineales ofrecen una excelente precisión estática de fábrica, sus estructuras de rodamientos de bolas son propensas al desgaste bajo cargas pesadas prolongadas, lo que resulta en una menor capacidad para mantener la precisión en comparación con los modelos de guías tipo caja.

4. Adaptabilidad a entornos con gran generación de viruta (un factor clave para componentes del sector de petróleo y gas):El mecanizado de aleaciones para petróleo y gas genera grandes volúmenes de virutas metálicas finas y calientes. Las máquinas con guías tipo caja, gracias a sus robustas estructuras de protección, son más adecuadas para entornos de mecanizado exigentes. Por el contrario, los sistemas de guías lineales presentan holguras reducidas; Si las virutas finas penetran en el conjunto de rodamientos, pueden causar fácilmente daños permanentes en las guías; un riesgo especialmente elevado durante las operaciones de mecanizado de desbaste.

III. Recomendaciones de selección basadas en las condiciones operativas del cliente chileno

El cliente mecaniza aleaciones de alta resistencia habituales en la industria del petróleo y el gas, como el Inconel 718 y el 15-5PH, mediante procesos que implican una importante eliminación de material en operaciones de torneado de desbaste; por ello, la opción recomendada es un torno CNC de bancada inclinada con guías de caja (tipo cajón). No obstante, si la futura línea de producción del cliente se centrara exclusivamente en el mecanizado de acabado con una mínima eliminación de material —eliminando así la necesidad de desbaste—, se podría considerar el uso de modelos con guías lineales para mejorar la eficiencia del ciclo.

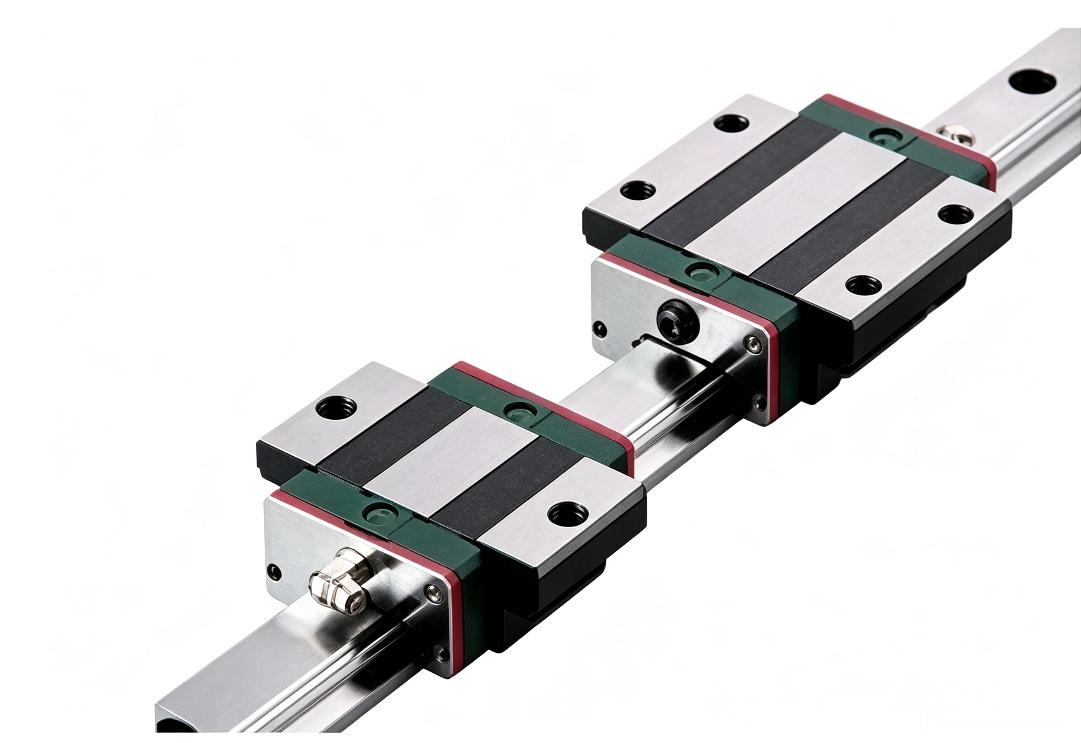

guía de deslizamiento rectangular	Guía lineal

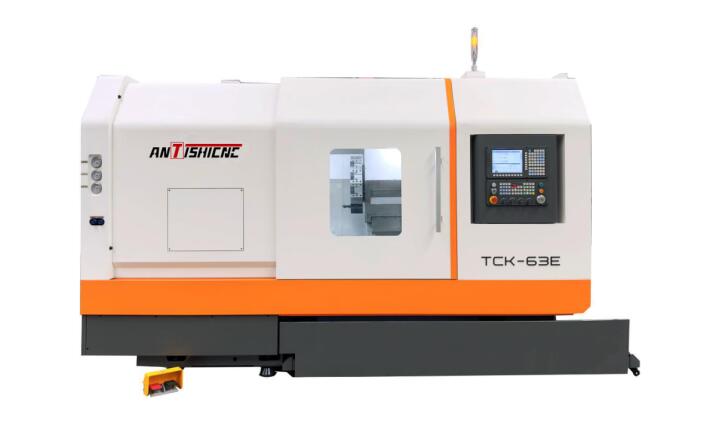

Basándonos en los requisitos de procesamiento del cliente, recomendamos los siguientes modelos.

Si necesita un torno CNC adecuado, no dude en consultar a Shanghai ANTISHICNC Machine. Como proveedor experimentado de equipos de mecanizado de metales, contamos con una amplia trayectoria en la fabricación y aplicación de maquinaria, y podemos ofrecerle asistencia técnica profesional.
