El sistema de empuje trasero (empuje auxiliar/asistencia) de una máquina dobladora de tubos se divide principalmente en tres tipos según su método de accionamiento. Su objetivo principal es aplicar empuje desde el extremo del tubo durante el doblado, coordinándose con el doblado por tracción en el extremo frontal para compensar la tensión y mejorar la calidad del conformado. Sin embargo, sus escenarios de aplicación y efectos difieren significativamente.

I. Tres formas principales de empuje trasero en máquinas dobladoras de tubos

1. Empuje trasero hidráulico (el más común)

Método de accionamiento: Un cilindro hidráulico empuja directamente el extremo del tubo; el empuje es ajustable y estable.

Funciones principales:

• Al doblar tubos de pared delgada o con radios de curvatura pequeños (≤1,5D), evita el adelgazamiento excesivo de la pared del tubo y reduce la elipticidad.
• La tracción y el doblado simultáneos en el extremo frontal y el empuje en el extremo posterior del tubo permiten «tirar y alimentar» el tubo simultáneamente, lo que resulta en una distribución uniforme de la fuerza y ​​una menor recuperación elástica.
• Al doblar tubos largos, evita la deformación y las vibraciones, mejorando la estabilidad.

Escenarios de aplicación: Máquinas dobladoras de tubos hidráulicas, máquinas dobladoras de tubos de alta resistencia; aptas para acero al carbono, acero inoxidable y tubos de pared gruesa/delgada.

2. Empuje trasero con servomotor (empuje auxiliar servo)

Método de accionamiento: Servomotor + accionamiento por husillo de bolas, control de bucle cerrado de empuje y velocidad, alta precisión y respuesta rápida.

Funciones principales:

• Controla con precisión el empuje y la velocidad de doblado de forma síncrona, apto para doblado de alta precisión, de múltiples segmentos y de tubos con trayectorias complejas.
• Permite el control de empuje variable para diferentes segmentos de doblado, solucionando las diferencias de conformado de diferentes radios de curvatura.
• Reduce el arrastre de la cola del tubo, mejorando el aprovechamiento del material.

Escenarios de aplicación: Máquinas dobladoras de tubos CNC de alta gama, procesamiento de tubos de precisión para la industria automotriz/aeroespacial.

3. Empuje mecánico/neumático (tipo simple, menos común en maquinaria industrial convencional)

• Método de accionamiento: Un resorte o cilindro proporciona un empuje fijo; estructura simple y bajo costo.

Funciones principales:

• Proporciona un empuje auxiliar básico para facilitar el doblado de tuberías de pequeño diámetro y con poca carga.
• Evita que la tubería se deslice hacia atrás durante el doblado, manteniendo su posición.

Aplicaciones: Máquinas dobladoras de tuberías pequeñas, equipos manuales/semiautomáticos, adecuadas para necesidades de doblado simples y de baja precisión.

II. Funciones principales

• Antiaplanamiento, antiarrugas y antifisuras: Especialmente para tuberías de paredes delgadas y radios de curvatura pequeños (1D–1,5D), el mecanismo de retroceso contrarresta la tensión en la curvatura, controlando el adelgazamiento y la elipticidad de la pared de la tubería, evitando arrugas en la cara interna y fisuras en la cara externa.
• Mayor precisión y menor recuperación elástica: La fuerza de retroceso y la fuerza de flexión se equilibran, lo que resulta en una tensión uniforme en la tubería, ángulos precisos, arcos redondeados, mínima recuperación elástica y buena consistencia dimensional.
• Menor adelgazamiento: La pared exterior de la tubería no se adelgaza excesivamente durante la flexión, lo que resulta en una resistencia más estable (p. ej., tubos de escape de automóviles, tuberías de aire acondicionado).
• Permite doblar con radios más pequeños: El doblado convencional es difícil de lograr **≤1,5D**, pero el mecanismo de retroceso permite obtener de forma estable un pequeño radio de 1D, ideal para diseños de tuberías compactos.
• Adaptable a tuberías largas/de gran diámetro: Para tuberías largas con extremos curvados y grandes diámetros con alta rigidez, el mecanismo de retroceso facilita la alimentación, reduciendo la vibración y logrando un conformado más estable.
• Menor desperdicio: Incluso las piezas cortas en los extremos se pueden doblar suavemente sin dejar una sección de sujeción larga, ahorrando material.

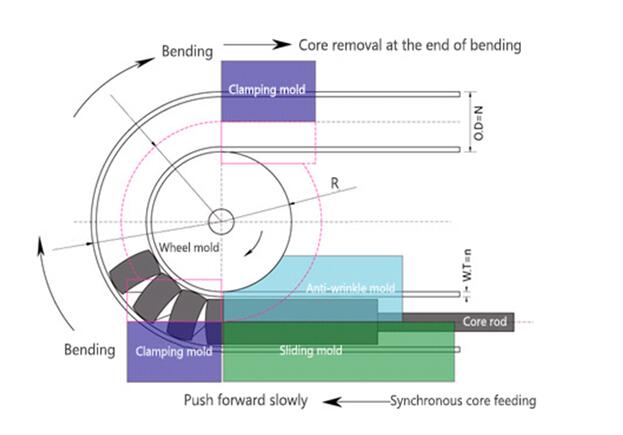

Resumen: El doblado convencional de tuberías solo tira de un extremo, lo que hace que la tubería sea propensa a aplanarse y arrugarse; el doblado por empuje implica tirar desde el frente y empujar desde atrás, la tubería se «empuja y se dobla», la fuerza se distribuye uniformemente, lo que resulta en una curva naturalmente redonda y precisa.

III. Áreas de aplicación

• Automoción: Tubos de escape, tuberías de aceite, estructuras de asientos
• Accesorios de baño: Tuberías de acero inoxidable de pared delgada
• Aire acondicionado/Refrigeración: Tuberías de cobre de radio reducido
• Mobiliario/Equipos de gimnasio: Tuberías largas con múltiples codos
